Diseño e instalación de Hoja hueca de policarbonato Entradas y salidas de estacionamiento subterráneo

Como el paso crítico que conecta el nivel del suelo y los espacios subterráneos, las entradas y salidas de estacionamiento subterráneo deben satisfacer cuatro requisitos funcionales básicos: protección de lluvias y nieve, resistencia a la carga del viento, transmisión de luz del día que ahorra energía y paso seguro del vehículo. Hollow Sheets PC ligero, de alto impacto y transmisor de luz (paneles de policarbonato de doble capa o de cuatro capas) sirven como el material de revestimiento ideal para este escenario. Esta guía elabora detalladamente los elementos esenciales del diseño, los procedimientos de instalación y las medidas de protección.

I. Principios básicos de diseño para la aplicación de canopy de estacionamiento subterráneo

1.1 Selección de formularios estructurales: Función de equilibrio y seguridad

Dos estilos estructurales principales están disponibles para cubiertas PC Hollow Sheet, seleccionadas según el gradiente de rampa (normalmente 15°–20°), ancho de carril (3.5–4m para carriles individuales, 6–7m para carriles duales) y condiciones climáticas locales:

1. Estructura

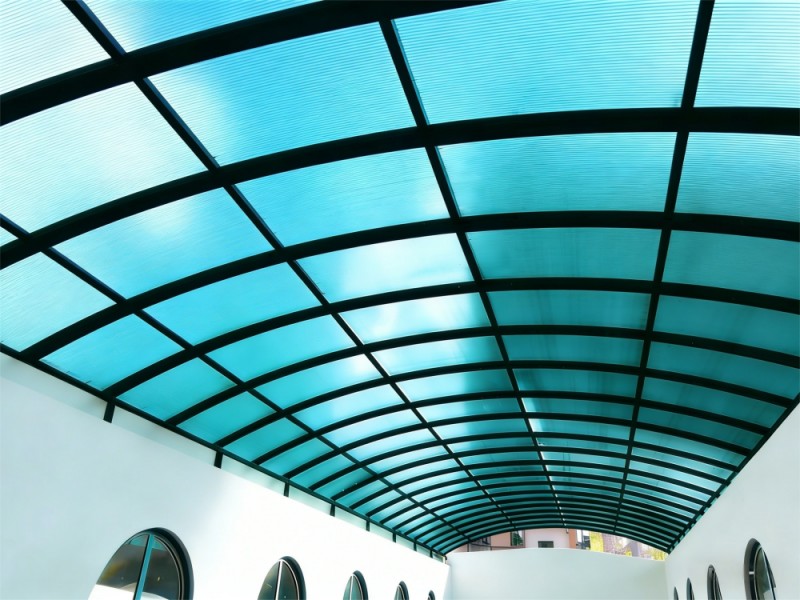

   Ideal para regiones con fuertes vientos y fuertes nevadas (por ejemplo, al norte de China). El perfil curvado dispersa la presión eólica (resistente a las cargas del viento Grade 10) y acelera el deslizamiento de nieve para evitar el colapso estructural de la nieve acumulada. Mantiene un mínimo de limpieza interna de 2.2m para acomodar camiones ligeros, y se recomienda para las autopistas de doble carril con un lapso máximo de 6m.
2. Estructura inclinada
   Se alinea con el gradiente natural de 15° a 20° de rampas de estacionamiento, con una construcción sencilla para regiones de viento y nieve (por ejemplo, el sur de China) o aperturas de una sola vía bajo 4m de ancho. Se debe integrar una pendiente de drenaje transversal de 3 perpendicular a la dirección del vehículo para eliminar el agua de lluvia.

1.2 PC Hollow Sheet Specification Selection: Prioritize Durability and Safety

Los paneles por encima del acceso al estacionamiento soportan la corrosión de escape, la colisión peatonal y los efectos meteorológicos extremos. Los criterios de selección estándar son los siguientes:

Factor de selección	Estándar recomendado	Rationale
Tipo de panel	8–10 mm de doble capa PC Hollow Sheet / 10–12mm PC Hollow Sheet	Las cavidades huecas proporcionan aislamiento térmico para reducir la condensación causada por diferencias de temperatura entre espacios subterráneos y exteriores, al tiempo que aumentan la resistencia al impacto en un 50% en comparación con las láminas sólidas de una sola capa para soportar el granizo y los impactos accidentales
UV Coating	Recubrimiento UV de doble cara (≥ 50μm de espesor)	La exposición al aire libre a largo plazo requiere protección UV de doble cara: bloques de recubrimiento superior degradación de la luz solar, recubrimiento inferior resiste la corrosión de escape del vehículo, prolongando la vida útil a más de 15 años
Resistencia al impacto	≥200kJ/m2	Soporta golpes peatonales accidentales y escombros caídos como ramas de árboles para evitar roturas y peligros de tráfico
Fire Rating	UL94 V-2 o superior	Los estacionamientos son zonas de alto tráfico de pies; esta clasificación de incendios evita la propagación rápida de llamas en emergencias de incendios

1.3 Diseño de marco de soporte: Asegurar la estabilidad estructural

Las hojas huecas de PC dependen del encuadre de metal para la fijación, que debe soportar vibraciones a largo plazo del tráfico de vehículos y cargas ambientales permanentes:

1. Material del marco: Pipa de acero galvanizado caliente-dip es la opción principal (60×40×2mm purlins principales, 40×30×1.5mm de purín secundario). La resistencia al tiempo superior combate la corrosión de escape, prolongando la vida útil 8-10 años más que el acero al carbono ordinario. 304 de acero inoxidable se especifica para los sitios costeros para resistir la erosión del aerosol salado.
2. Control de localización: Espaciamiento de purín principal ≤1.5m (expandible a 2m para carriles duales con hojas huecas PC de triple capa); espaciamiento de purín secundario ≤1m. El encuadre debe ser diseñado para las normas locales de carga de nieve (≥50kg/m2 para el norte de China, ≥30kg/m2 para el sur de China) para eliminar la deflexión de la hoja bajo presión de viento y nieve.
3. Detalles de conexión: Barras de presión de aluminio (mínimo ancho 30mm) paneles seguros—Se prohíbe la penetración directa de los tornillos a través de hojas para evitar fugas de agua. Las juntas de goma resistentes al clima EPDM emparedadas entre barras de presión y paneles ofrecen un rendimiento de sellado duradero.

II. Procedimientos de instalación paso a paso para la calidad de construcción garantizada

2.1 Preparación previa a la construcción para eliminar defectos ocultos

1. Estudio del sitio: Medir la anchura, gradiente y vertical de la entrada, marcar posiciones de instalación de marco para evitar conflictos con tuberías de fuego y conductos de ventilación dentro del garaje. Todas las dimensiones terminadas deben cumplir con JGJ100-2015 Código para el diseño de edificios de garaje para garantizar el ancho y la altura sin obstáculos del vehículo.
2. Panel Pre-Conditioning: Unpack PC Hollow Sheets in situ y descansar por un mínimo de 24 horas para que coincida con la temperatura ambiente; esto mitiga la expansión térmica y la deformación de la contracción post-instalación. Paneles de corte con sierras de panel especializadas (≥10 dientes por pulgada) para prevenir bordes de corte ásperos y propensos a la fuga.
3. Preparación de herramientas: Piezas de perforación diseñadas para preservar recubrimientos galvanizados, pistolas selladoras de silicona resistentes al clima, niveles de espíritu, arnés de seguridad para trabajos elevados, y andamios para alturas de instalación superiores a 3m.

2.2 Erección del marco: Lay a Stable Foundation

1. Instalar sujetadores embebidos: perforar agujeros en paredes laterales o bases de hormigón, asegurar los tornillos de expansión M10 a intervalos ≤1.5m para montar conectores de purín principal. Calibrar con un nivel de espíritu para asegurar las líneas principales horizontales alineadas con el gradiente de rampa de entrada.
2. Cerraduras principales de montaje: Acoplamientos de acero galvanizado caliente-dip a conectores mediante soldadura o fijación de tornillos. Aplica dos capas de pintura anti-rusta a todas las articulaciones soldadas para evitar el oxidado. Use líneas de tensión para inspeccionar la flatness, limitando la desviación superficial a ≤3mm por sección de 2m.
3. Instalar las purinas secundarias: Acelerar las purinas secundarias perpendiculares a las purinas principales utilizando pernos (la habitación está prohibida para evitar la manipulación de marcos). Coincide con gradiente de purín a la pendiente de la entrada para drenaje de lluvia sin trabas.

2.3 PC Hollow Sheet Laying: Control de Detalle Crítico

1. Diseño del panel: Cortar las hojas para que coincidan con el ancho de la entrada y minimizar las costuras articulares; alinear las costuras lejos del tráfico directo del vehículo de arriba para evitar la falla del sello de vibración constante. Reserve brechas de expansión de 5 a 8 mm entre paneles adyacentes para adaptarse a los cambios dimensionales impulsados por la temperatura.
2. Método de fijación: Rest PC Hollow Sábanas encimera de purinas secundarias, tapar articulaciones con barras de presión de aluminio, y abrochar barras con tornillos autotapping equipados con lavadoras impermeables a un máximo de 300mm de espaciamiento de tornillo. Compresa las juntas EPDM no menos del 30% para mantener la estanqueidad. Nunca perforar tornillos directamente a través de paneles de hoja hueca PC, ya que la concentración de estrés activará el cracking.
3. Tratamiento de sellado: Rellene las juntas de panel con sellador de silicona compatible para PC (seleccione fórmulas libres de plásticos que degradan el policarbonato). Mantenga el ancho de cuentas de sellador ≥15mm y espesor ≥5mm, suavizando la superficie para eliminar burbujas de aire. Sellar todos los huecos entre los bordes de la hoja y la mampostería circundante para bloquear la infiltración de agua de lluvia en el estacionamiento subterráneo.

2.4 Pruebas de aceptación para verificar la seguridad operacional

1. Inspección visual: Confirme las superficies de hoja hueca sin arañazos, alineación conjunta uniforme y cobertura completa de sellador sin burbujas.
2. Prueba de penetración del agua: Simular lluvias pesadas rociando agua continuamente durante 30 minutos; inspeccionar la parte inferior del recipiente para cualquier visualización en la estructura de estacionamiento.
3. Prueba de carga: Distribuir bolsas de arena a través de paneles a 1,2 veces la carga de nieve diseñada, dejar sin problemas durante 24 horas. Criterios de aceptación: deflexión de la hoja ≤ L/250 (L = longitud del lazo de purín), sin conexión de marco suelto.

III. Protección y mantenimiento post-instalación para ampliar la vida útil

3.1 Asistencia preventiva rutinaria para evitar daños causados por el hombre

1. Señal de advertencia: Señal de montaje en las entradas de la entrada de la entrada que prohíben la escalada y el lanzamiento de objetos de arriba para evitar daños de impacto del panel.
2. Limpieza trimestral: Superficies de chapa con soluciones detergente neutra (por ejemplo, jabón diluido). Los limpiadores acidicos o alcalinos están prohibidos, ya que corroen el revestimiento UV. La limpieza regular elimina la grasa de escape y el polvo que bloquea la luz y acelera el envejecimiento de la superficie.
3. Manejo de nieve de invierno: Acumulación de nieve clara con escobas suaves para evitar arañazos superficiales; limitar la profundidad de nieve a menos de 10 cm para evitar límites de carga excesivamente diseñados.

3.2 Mantenimiento programado para abordar los defectos temprano

1. Inspección de sellado (cada 2 años): Comproba el sellador de unión y perímetro para el envejecimiento o la grieta. Reaplicar sellante degradado y sellador de silicona compatible con PC según sea necesario.
2. Inspección de recubrimiento UV (cada 5 años): Examinar los paneles para el encolado o el pelado. Toque el sustrato expuesto con compuesto de reparación UV especializado para evitar que la radiación UV incruste el núcleo de policarbonato.
3. Mantenimiento de marco (anual): Tornillos de marco sueltos, secciones de acero galvanizado oxidado de arena y ajuste con pintura anti-rusta.

3.3 Solución de problemas

1. Agrieta de panel parcial (≤50mm): Fisuras de sellado temporal con sellador resistente al tiempo para detener la fuga, luego se adhieren parches de reparación de PC dedicados. Reemplazar los paneles completos por daños superiores a 100 mm; combinar las dimensiones de reemplazo precisamente y volver a sellar todas las articulaciones a fondo.
2. Ver página de agua: Localizar puntos de fuga (sealante articular de edad típica o barras de presión sueltas). Eliminar sellante deteriorado y volver a aplicar, o retighten barras de presión para comprimir completamente los gases EPDM.

IV. Diseño clave " Notas de instalación para evitar caídas de la industria

1. Rechazar la materia prima reciclada PC Hollow Sheets: Los paneles sobre el acceso al estacionamiento deben soportar cargas a largo plazo y el agotamiento corrosivo. Las chapas recicladas ofrecen una mala resistencia al impacto y un envejecimiento rápido, con una vida útil de sólo 3-5 años. Especifique los paneles fabricados con resina de policarbonato 100% virgen.
2. No sobreexpandir el espaciamiento de purín: Muchos contratistas ensanchan intervalos de purín de más de 2 m para reducir los costos materiales, lo que causa la deflexión permanente de la hoja y la grieta bajo presión de viento y nieve. Adhere estrictamente a los estándares de espaciamiento diseñados.
3. Use sólo sellador compatible con PC: Silicona de construcción genérica contiene plásticos que degradan químicamente policarbonato. Los productos recomendados incluyen Dow Corning 791 y Wacker GM-193, etiquetados explícitamente compatibles con sustratos PC.
4. Normalizar protocolos de seguridad de trabajo elevados: Recopilar andamios estables y arnés de seguridad de mandato para los instaladores para prevenir caídas o daños accidentales durante la construcción.

Directrices complementarias para la especificación e instalación de PC Hollow Sheet Parking Canopies

1. PC Hollow Hollow Sheet Especificación

1. Dimensiones personalizadas: longitud y ancho de la hoja a medida de la entrada. Los paneles individuales más anchos reducen las costuras de articulación, mejorando tanto el rendimiento resistente al agua como la uniformidad visual para las impulsiones de gran tamaño.
2. Selección de espesor: El espesor de hoja rige directamente la capacidad de carga y la resistencia al tiempo. Coincide el grosor en el canopy, los requisitos de ponderación y el clima local; los diseños de canopy arqueados requieren paneles más gruesos para una mayor rigidez estructural.
3. Transmisión de color y luz: Transparente y azul cielo son las opciones más comunes. Las láminas de alta transmisión maximizan la luz natural, junto con medidas de aislamiento térmico suplementario para mitigar la ganancia de calor solar.

2. Diseño estructural

1. Opciones de forma de lana: Los perfiles de arco o pendientes son estándar para el acceso al aparcamiento subterráneo. Los arcos ofrecen una resistencia superior a la carga y un atractivo estético pero requieren una instalación compleja; los canopies inclinados cuentan con una construcción más simple. Finalizar el formulario basado en restricciones de construcción in situ y requisitos de carga.
2. Opciones de material marco: Acero inoxidable, acero galvanizado caliente, I-beams y tubo rectangular son materiales de encuadre viables. Seleccione tamaños transversales para garantizar la estabilidad estructural bajo cargas muertas y vivas.
3. Diseño impermeable y drenaje: Verificar verticalidad, elevación y alineación horizontal de soportes de acero estructural primario durante el diseño. Integrar un sistema completo de drenaje para eliminar el agua de lluvia y la infiltración subterránea.

3. Pasos de instalación estándar

1. Inspección de preinstalación del encuadre de acero: Verificar verticalidad, elevación y alineación horizontal de los soportes principales, y doble comprobación de posiciones de montaje pre-triturado.
2. Preparación de la superficie de acero: Canales de acero en forma de alambre U y bases trough para eliminar contaminantes superficiales; ajuste las almohadillas de goma bajo láminas en panel de un cuarto de ancho de los bordes.
3. PC Limpieza de Hollow Sheet y asignación de mano de obra: Paneles totalmente limpios antes de la instalación, y asignar equipos de construcción de acuerdo con peso de hoja y dimensiones.
4. Verificación de posición de montaje: Confirme la alineación de todos los puntos de anclaje de instalación antes de levantar paneles en su lugar.
5. Conjunto de panel in situ: Barras de presión de aluminio pre-fit a Hollow Sheets PC en plataformas de tierra antes de levantar el montaje completo sobre el encuadre. Aplica sellador de silicona resistente al clima a lo largo de todas las juntas de barras de presión para garantizar el rendimiento hermético y hermético.
6. Calibración de posición post-instalación: Ajuste la hoja horizontal y vertical posicionamiento para permanecer dentro de tolerancias de flatness permitidos.
7. Inspección completa de la superficie: Realizar un control visual completo de todos los paneles instalados después de ajustes de posicionamiento final.

4. Precauciones de instalación crítica

1. Seguridad de la construcción: Ejecute el cumplimiento completo del PPE incluyendo sombreros duros y arnés de seguridad. Siga todas las normas elevadas de seguridad laboral para proteger a los equipos de instalación.
2. Protección del panel de superficie: Evitar los arañazos de objetos duros durante la construcción. Sobredimensionar los agujeros de montaje pre-drilled relativos al diámetro de tornillo para adaptarse a la expansión térmica y evitar el agrietamiento de la hoja.
3. Aceptación de calidad posterior a la instalación: Completo control completo que cubre la flatness del panel, integridad de sellado conjunto y estabilidad estructural para confirmar el cumplimiento de todos los requisitos de diseño y rendimiento.
